A/C-compressor: een nader inzicht
In dit overzicht worden de onderdelen en functies van een swashplaatcompressor, die gewoonlijk wordt gebruikt in auto-airconditioningsystemen, uitgelegd.

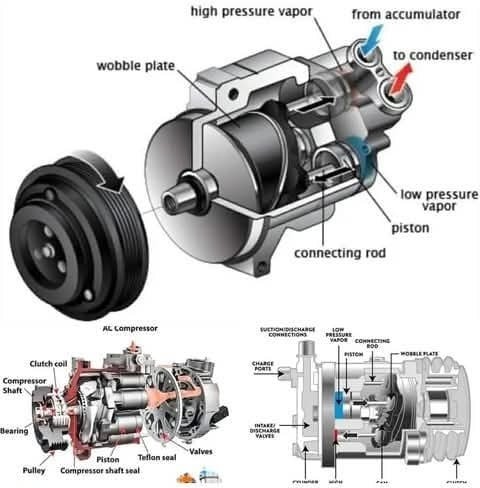

Belangrijkste onderdelen:
Swashplaat: regelt de beweging van de zuiger.
Verbindingsstaaf: verbindt de zuiger met de wankelplaat.
Wobble Plate: Transformeert rotatiebeweging in zuigerbeweging.
Kompressie van het koelmiddel.
Cylinderhoofd: huisvest de zuiger en de kleppen.
Inlaat-uitlaatkleppen: reguleren de in- en uitstroming van koelmiddel.
Oplaadpunten: laat koelmiddel toe.
Hoog/laagdrukdamp: vertegenwoordigt koelmiddel in damptoestanden.
Zuig-/ontladingsverbindingen: verbind de compressor met het A/C-systeem.
Cam Rotor: stuwt de wankelplaat aan.
Verbindingsassemblage: zet de compressor aan of uit.
Accumulator: opslaat vloeibare koelmiddelen.
De orifice tube regelt de koelmiddelstroom.
Verdamper: absorbeert warmte om lucht af te koelen.
Condensator: Laat warmte uit het koelmiddel naar de omgeving vrij.
AC-compressor: de eenheid die al deze componenten bevat.
Hoe het werkt:
1De camrotor draait en beweegt de schommelplaat.
2De schuifplaat kantelt, waardoor de zuiger het koelmiddel comprimeert.
3Gecomprimeerd, hogedruk koelmiddel gaat naar de condensator.
4De condensator koelt het koelmiddel af door warmte vrij te geven.
5Het gekoelde vloeibare koelmiddel gaat door de opening.
6In de verdamper absorbeert koelmiddel warmte en koelt de lucht.
7Het koelmiddel met lage druk keert terug naar de compressor en herhaalt de cyclus.
Voordelen van Swash Plate Compressors:
Efficiënte en betrouwbare prestaties
Verstelbare uitgang om aan de koelbehoeften te voldoen.
Compact en licht ontwerp.
